التجميد الفراغي للفواكه والخضروات المجفف

يتكون مجفف التجميد الفراغي للفواكه والخضروات من جزأين رئيسيين: الوحدة الرئيسية والوحدات المساعدة. تعمل هذه المكونات معًا لضمان عملية تجفيف بالتجميد مستقرة وفعالة. ينقسم الهيكل الأساسي إلى ست وحدات، جميعها مصنوعة من الفولاذ المقاوم للصدأ بدرجة 304 أو الألومنيوم، مما يتوافق مع معايير النظافة الغذائية. تستخدم بعض الطرز المتطورة الفولاذ المقاوم للصدأ 316L للأجزاء الملامسة للطعام، مما يلبي متطلبات النظافة من الدرجة الصيدلانية:

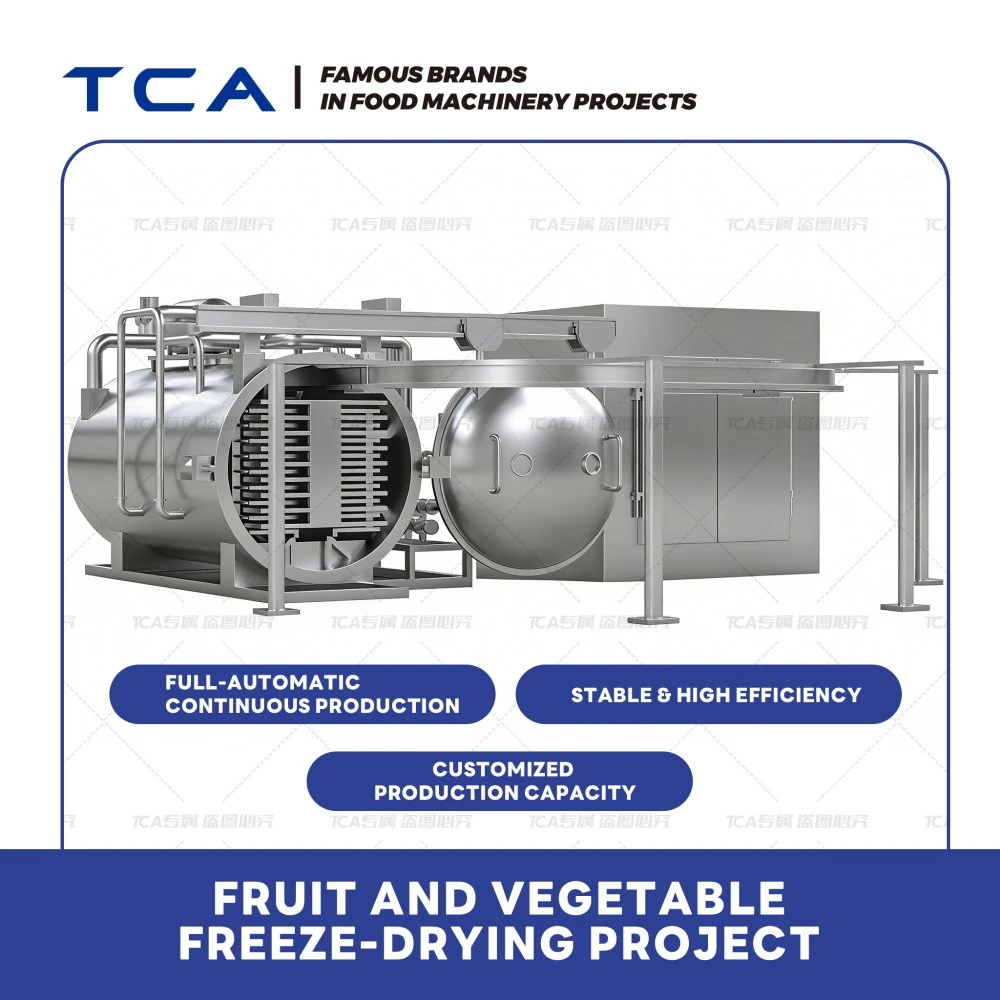

1. غرفة التجفيف بالتجميد: منطقة العمل الأساسية، مقسمة إلى حجرة المواد وحجرة التكثيف. إنها تعتمد تصميمًا مستطيلًا مغلقًا موفرًا للمساحة، وقادرًا على تحمل الضغط الإيجابي والسلبي. يستخدم الختم مطاط السيليكون المقاوم لدرجة الحرارة العالية والمنخفضة، والطبقة العازلة تستخدم مادة العزل الحراري المرنة ذات الخلية المغلقة. الغرفة مجهزة بأرفف (خشب رقائقي مجوف خاص، قوة عالية، وختم جيد) لوضع الفواكه والخضروات. تحتوي الطبقة العليا على لوحة تعويض الإشعاع الحراري لضمان درجة حرارة موحدة داخل الغرفة. توجد نافذة مراقبة من الأكريليك من فئة الطيران على الجانب للمراقبة في الوقت الفعلي لعملية التجميد والتجفيف. يوجد مخرج تصريف في الأسفل. تشتمل الغرفة أيضًا على مكونات مساعدة مثل مقياس الضغط ومقاوم قياس درجة الحرارة وصمام الأمان لضمان السلامة التشغيلية والتحكم في العملية.

2. وحدة التبريد: "قلب التبريد" للمعدات. تستخدم النماذج الرئيسية ضاغطًا متتاليًا من مرحلتين، قادرًا على تحقيق درجات حرارة منخفضة للغاية تصل إلى -70 درجة مئوية في المصيدة الباردة، مع قدرة على التقاط الماء تبلغ 4-15 كجم/دفعة. فهو يلتقط بسرعة بخار الماء المتولد أثناء عملية التسامي، مما يمنع تعطيل بيئة الفراغ، ويقلل تكرار إزالة الجليد، ويحسن استمرارية الإنتاج. إنها مناسبة لمعالجة الفواكه والخضروات عالية الرطوبة (مثل الخيار والبطيخ). يمكن لبعض النماذج تحسين درجات حرارة ما قبل التجميد بناءً على خصائص الطعام، ومعالجة مشكلات مثل الحفاظ على اللون والتحكم في الرائحة في الفواكه والخضروات الحساسة للحرارة.

3. وحدة الفراغ: ضرورية للحفاظ على بيئة فراغ عالية. مجهزة بمضخة تفريغ مقاومة للتآكل، يمكنها الحفاظ بشكل ثابت على تفريغ نهائي يبلغ ≥5Pa. يمنع صمام الضغط التفاضلي (صمام صابورة الغاز) التدفق العكسي للزيت، مما يؤدي إلى تجنب تلوث المواد الخام من الفواكه والخضروات. كما أنها تتميز بقدرات التنظيف السريعة، وتقصير دورة التجفيف وتحسين كفاءة الإنتاج. مناسبة لمعالجة الفواكه والخضروات عالية الجودة والأعشاب الطبية وغيرها من المواد التي تتطلب درجة نقاء عالية. تم تجهيز منفذ عادم مضخة التفريغ بمجمع ضباب الزيت لمنع تلوث غاز العادم.

4. وحدة التسخين: مسؤولة عن التحكم الدقيق في درجة الحرارة، وذلك عن طريق استخدام وسط تسخين يدور بزيت السيليكون. بالمقارنة مع التدفئة الكهربائية التقليدية، فإن هذا يحسن دقة التحكم في درجة الحرارة بنسبة 50%، مما يضمن فرق درجة حرارة الرف بمقدار ≥1 درجة مئوية. تستخدم بعض الموديلات المتطورة تقنية التحكم في درجة الحرارة المخصصة للمنطقة، للتحكم في فرق درجة الحرارة ضمن 0.5 درجة مئوية. يمكنه ضبط منحنى التسخين بدقة وفقًا لخصائص الفواكه والخضروات المختلفة (الخضروات الورقية، والتوت، والخضروات الجذرية)، وتجنب فقدان المغذيات أو الضرر المورفولوجي الناجم عن ارتفاع درجة الحرارة الموضعية. وفي الوقت نفسه، يمكن استخدام تقنية استرداد الحرارة لاستعادة وإعادة استخدام الحرارة من مرحلة التسامي، مما يقلل من استهلاك الطاقة.

5. نظام التدوير والهواء المضغوط: نظام التدوير مسؤول عن توزيع وتوصيل زيت السيليكون وغاز التبريد، مما يضمن درجة حرارة موحدة ومستقرة ومستويات فراغ. يتحكم النظام الهوائي في القفل التلقائي لأسطوانات باب الغرفة، مما يضمن إحكام إغلاق الغرفة ومنع تسرب الفراغ أثناء التجفيف بالتجميد، وبالتالي تحسين الاستقرار التشغيلي للمعدات.

6. نظام التحكم الذكي: "عقل" المعدات، المجهز بـ PLC من الدرجة الصناعية وشاشة تعمل باللمس، يدعم تخزين 40 مجموعة من وصفات العملية، ويمكنه مراقبة وتسجيل منحنيات درجة الحرارة والفراغ في الوقت الحقيقي، وتلبية متطلبات تتبع تدقيق GMP؛ تدعم بعض الطرز المراقبة عن بعد عبر تطبيق الهاتف المحمول وتصدير منحنيات التجميد والتجفيف عبر محرك أقراص فلاش USB، مما يلغي الحاجة إلى موظفين في الموقع على مدار 24 ساعة، ويقلل تكاليف العمالة، ويمكنه أيضًا تحسين منحنيات التجميد والتجفيف من خلال خوارزميات الذكاء الاصطناعي لتحقيق الضبط التلقائي لمعلمات العملية، وتحسين استقرار المنتج وكفاءة الإنتاج.

تدفق عملية الإنتاج

تعتمد التكنولوجيا الأساسية لمجففات تجميد الفواكه والخضروات على مبدأ توازن الماء ثلاثي المراحل. عندما يكون الضغط أقل من ضغط النقطة الثلاثية للماء (حوالي 611 باسكال)، يمكن للثلج أن يتسامى مباشرة إلى بخار الماء دون المرور عبر الحالة السائلة.
تتكون عملية التجفيف بالتجميد الكاملة من ثلاث مراحل:

1. مرحلة ما قبل التجميد

يتم تجميد الفواكه والخضروات الطازجة بسرعة عند درجات حرارة تتراوح من -30 درجة مئوية إلى -50 درجة مئوية. يؤدي هذا إلى تحويل الماء الحر والمقيد داخل الخلايا إلى بلورات ثلجية صلبة، مما يمنع نمو بلورات الثلج وتلف بنية الخلية.

تأثير معدل التجميد: التجميد السريع (10-50 درجة مئوية/دقيقة): يشكل بلورات دقيقة، مما يسبب الحد الأدنى من تلف الخلايا ويؤدي إلى منتجات عالية الجودة. التجميد البطيء (1 درجة مئوية/دقيقة): يشكل بلورات ثلجية خشنة، وهو أمر مفيد للتجفيف بالتسامي ولكنه قد يؤدي إلى تلف بنية الخلية.

2. التجفيف الأولي (مرحلة التسامي)

في بيئة عالية الفراغ تبلغ ≥5 باسكال، تتسامى بلورات الثلج الصلبة مباشرة إلى بخار الماء دون المرور عبر الحالة السائلة. تتطلب هذه المرحلة تحكمًا دقيقًا في درجة حرارة القسم (عادة -40 درجة مئوية إلى +30 درجة مئوية) للسماح لبلورات الثلج بالتسامي ببطء، والحفاظ على البنية المسامية للفواكه والخضروات.

3. الامتزاز والتجفيف (مرحلة الامتزاز)

يؤدي التسخين إلى +20 درجة مئوية إلى +60 درجة مئوية إلى إزالة الماء المرتبط بإحكام بالمادة الصلبة، مما يقلل محتوى الرطوبة النهائي إلى 1%-4%.

تجفيف معايير تحديد نقطة النهاية:

تميل درجة حرارة المادة ودرجة حرارة لوحة التسخين إلى التطابق والبقاء ثابتين لفترة من الوقت.

تصبح درجة الفراغ في غرفة التجفيف مستقرة بشكل أساسي.

تعود درجة حرارة المصيدة الباردة إلى قيمة عدم التحميل.
